無線實時監測鋼坯加熱過程溫度
出具CNAS認證爐溫均勻性測試報告
中國創造 精準監測
鋼坯和“黑匣子”安裝、無線實時顯示溫度、及出爐照片
- ●優越的隔熱性能（儀器主機最高可耐110℃）
- ●實時的在線溫度檢測功能（應用WiFi通過手機、iPad、筆記本終端實現無線實時顯示溫度和曲線）
- ●簡單的操作流程（一鍵啟動，傻瓜式操作）
- ●超大8G內存（8G sd卡永久存儲測試數據，無需考慮內存不夠問題，測試文件自動生成年月日文件夾）
- ●U盤式迅速導出測試曲線（或通過軟件直接打開所測試的溫度曲線文件）

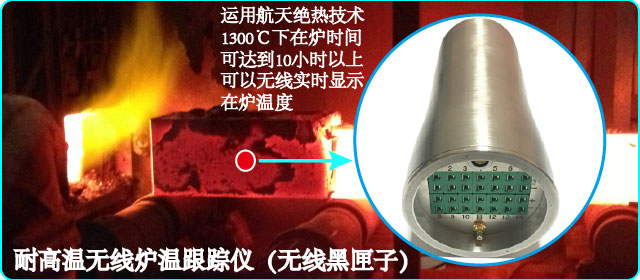

鋼坯加熱爐無線爐溫均勻性測試儀（ARC-14-1300-KW）俗稱爐窯“黑匣子” ，在工業爐內，物料是運動
的，工藝上不僅要了解物料的表面溫度，還要知道其內部的溫度分布。“黑匣子”能和鋼坯同步進入步進加熱
爐內受熱，實時通過無線傳輸顯示和記錄鋼坯的表層和內部的溫度，實時和PLC系統溫度進行比對，從而
了解鋼坯的實時加熱溫度和段面溫差、鋼坯長度方向的溫差，為加熱爐投產驗收、數學模型的建立和驗證
、以及加熱爐工藝的數據化提供科學的數據依據。
鋼坯加熱爐無線爐溫均勻性測試儀（ARC-14-1300-KW）技術參數：
一、儀器主體：
| 測點數 | 14通道 | 精度 | 0.35% | 傳感器 | K/N型熱電偶 | ||
| 在爐時間 | 可在1300℃下使用10小時(可根據工藝要求定制） | 內存 | 8GB(可永久存儲數據，無需刪除） | ||||
| 采樣周期 | 1s～60s，可根據測試要求自行設定 | ||||||
| 電池 | 可充電聚合物鋰電池 2200mAh(可連續使用100小時)快速充電15分鐘即可使用 | ||||||
| 電腦要求 | windows 98, 2000, XP，vist,win7,Win8等，可連接電腦打印出溫度曲線 | ||||||
| 軟件功能 |
1、 溫度采樣點位置名稱及PCB或工件 示意圖 2、 任意兩點之間的時間標注 3、 任意兩點之間的斜率標注 4、 任意時刻點的溫度標注 5、 設置背景溫度曲線進行多組曲線對比 6、 任意位置,任意范圍的曲線縮放顯示 7、 任意時間范圍內的溫差曲線顯示 8、 四條游標線計算指定區間內的各種溫度值 完整的窯爐數據庫（SMT）/ 溫度控制方案（熱處理），設備數據庫 |
9、 完美的工藝分析報告PWI 10、 模擬曲線功能/工藝優化/測試日期和時間 11、 公司名稱/產品名稱和備注信息處理的輸出 12、 可直接打印測試報告或輸出電子檔的測試 報告 13、 軟件清除儀器內存數據方式 14、 時間補償 16、 溫度統計 17、可通過手機、平板、筆記本無線實時查看溫度曲線數據 |
|||||
| 保溫箱尺寸 | 600*350*350mm（可根據實際情況定制） | 材質 | 不銹鋼 | ||||
| 標準配置 |
14通道測溫儀器主體 電腦數據連接線 多功能分析軟件 保溫箱 使用說明書 高溫手套 無線橋接終端（類似路由器設備） |
||||||
1、本儀器可通過蘋果手機、iPad、筆記本電腦無線實時顯示和記錄爐內溫度；
2、采用進口TF存儲芯片，8GB超大存儲，任意意外不會丟失數據；
3、一鍵操作，可采用手動、溫度、時間啟動也可以通過無線遠程啟動；
4、自主開發中英文設置儀器、分析數據、實時顯示溫度軟件；
6、可通過PC或iOS系統移動終端無線對接，實時顯示溫度曲線數據；
7、隔熱箱采用航天絕熱技術，運用多層復合隔熱材料，采用特制耐高溫不銹鋼精制而成
可應對最嚴酷的高溫爐氧化燒損和承受苛刻的工業環境；
8、每組溫度數據均詳細記錄采樣的起始時間、采樣頻率、采樣總點數和熱電耦的位置；
9、開始采樣前，自動檢測各通道熱點耦的連接狀況；
10、精確計算由于熱點耦在測溫板位置的不同而引起的進爐時間差，并自動進行補償；
11、遠程控制儀器、可實時了解儀器內部參數（如電池電量、內部溫度等）
12、導出 Excel 數據，方便進行各類圖表分析
（也可以通過筆記本電腦或者蘋果iPad以及蘋果手機實時顯示和記錄溫度數據）；
13、本系統軟件適應Win2000, WinXP, Vista, Win7,蘋果i0S 等操作平臺。

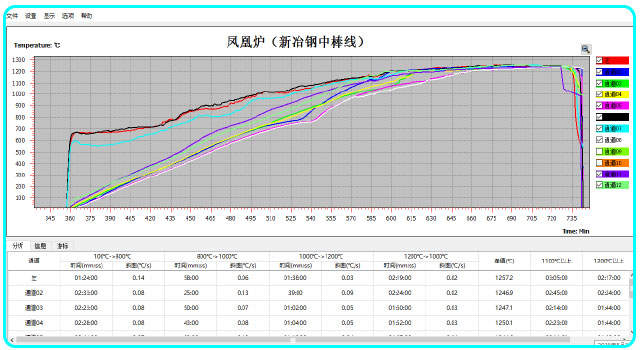

三、軟件優點/Software Advantage:
流暢的無線實時顯示軟件，能把爐內鋼坯實際的加熱溫度實時顯示和記錄下來。
專業的圖表式曲線檢測系統能顯示已下載的曲線，并制定計算其相關的制程參數，
這些參數圖表集中放置在同一個制程窗口上，形象直觀，十分容易理解。
用戶可以通過直觀的無色(好)/黃色(壞)在獨立的界面上進行評估，大大簡化了評估的難度。

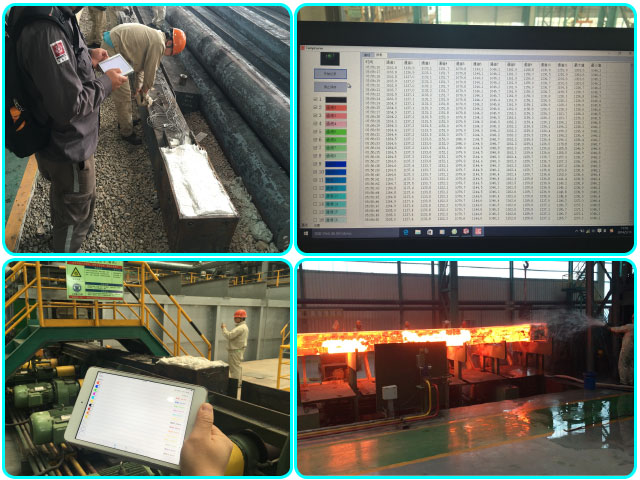

四、板坯、方坯（軸承鋼）、圓棒測試現場照：
五、可以提供第三方CNAS認證爐溫均勻性檢測報告（為客戶審核提供權威性報告）：
售后服務：
提供測試方案
送貨上門培訓
免費質保兩年
終身負責維護
