instech爐溫跟蹤儀--航天科技、中國創造

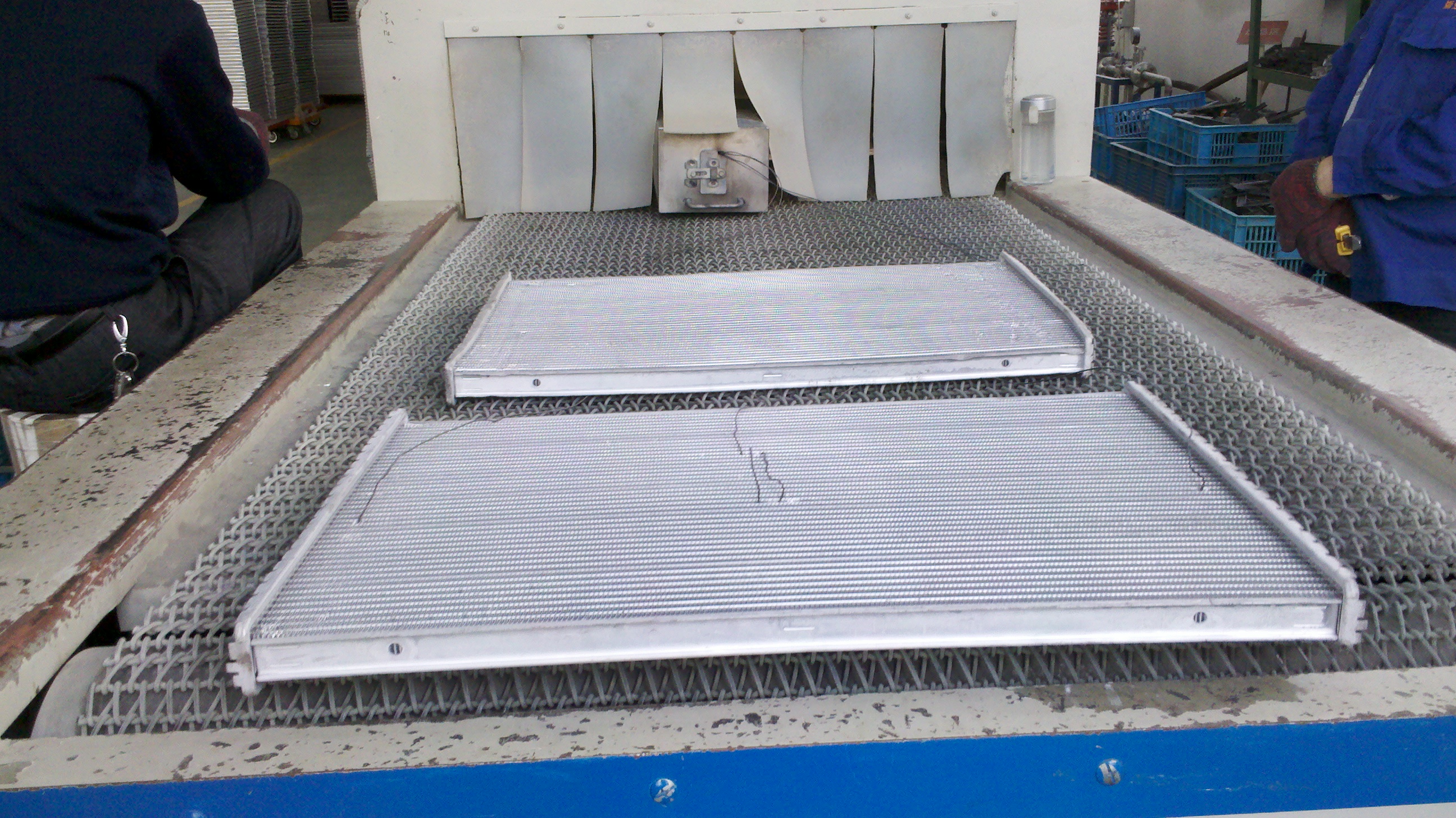

汽車散熱器出爐照
instech釬焊爐溫測試儀（ARC-800系列）俗稱爐窯“黑匣子”，是由耐高溫測溫儀、保溫箱、以及耐高溫?zé)犭娕冀M成。制定適宜的釬焊溫度和網帶速度是保證釬焊質量的關鍵，釬焊溫度太高，網帶速度太慢，易造成釬料流失、溶蝕、翅片彎曲等缺陷;釬焊溫度太低，網帶速度太快，工件尚未達到必要的釬焊溫度，各部位溫度不均衡，容易造成虛焊、泄漏、釬縫不連續等缺陷。而ARC-800系列釬焊爐溫測試儀，能對釬焊熱處理的整個生產過程中的溫度和時間以及升降溫速率進行全程跟蹤記錄。監控不同產品厚度之間的溫度差異為新產品的最佳生產工藝，提供數據依據，確保達到并且不超出正確的釬焊溫度。
instech釬焊爐溫測試儀技術參數（ARC-800系列）

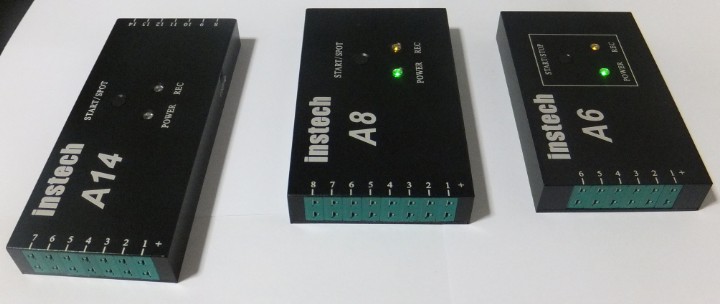

儀器主體的選擇：
隔熱箱采用航天科技，運用多層復合隔熱材料，采用特制耐高溫不銹鋼精制而成，可應對最嚴酷的高溫爐氧化燒損和承受苛刻的工業環境；
儀器.內部最高工作溫度70℃.、體積小、存儲容量大（250,000 數據點），采用FLASH 存儲芯片，任何意外均不會丟失數據；
| 測點數 | 6/8/10/12/15通道 | 精度 | 0.5% | 傳感器 | K型熱電偶 | |
| 在爐時間 | 可在800℃下使用1小時 | 內存 | 250,000數據點(可連續儲存20組數據） | |||
| 采樣周期 | 0.01s～60s，可根據測試要求自行設定 | |||||
| 電池 | 可充電聚合物鋰電池 1440mAh(可連續使用120小時)快速充電10分鐘即可使用 | |||||
| 電腦要求 | windows 98, 2000, XP，vist,win7等，可連接電腦打印出溫度曲線 | |||||
| 軟件功能 |
1、溫度采樣點位置名稱及PCB或工件 示意圖 2、任意兩點之間的時間標注 3、任意兩點之間的斜率標注 4、任意時刻點的溫度標注 5、設置背景溫度曲線進行多組曲線對比 6、任意位置,任意范圍的曲線縮放顯示 7、任意時間范圍內的溫差曲線顯示 8、四條游標線計算指定區間內的各種溫度值 |
9、完整的窯爐數據庫（SMT）/ 溫度控制方案（熱處理），設備數據庫 10、完美的工藝分析報告PWI 11、模擬曲線功能，工藝優化，測試日期和時間 12、公司名稱、產品名稱和備注信息處理的輸出 13、可直接打印測試報告或輸出電子檔的測試報告 14、軟件清除儀器內存數據方式 15、時間補償 16、溫度統計 |
||||
| 保溫箱尺寸 | 320*170*130mm | 材質 | 不銹鋼 | |||
| 保準配置 |
6/8/10/12/15通道測溫儀器主體 6/8/10/12/15根1.8米長的溫度傳感器 電腦數據連接線 多功能分析軟件 保溫箱 使用說明書 高溫手套 |
|||||
特性/ FEATHERS：
本儀器采用進口Flash存儲芯片，任意意外不會丟失數據，同時存儲20組數據，超過自動覆蓋；一鍵操作，可采用手動、溫度、時間啟動，簡單快捷使用，自主開發全中文設置和分析數據軟件，操作一目了然。
本儀器采用進口Flash存儲芯片，任意意外不會丟失數據，同時存儲20組數據，超過自動覆蓋；一鍵操作，可采用手動、溫度、時間啟動，簡單快捷使用，自主開發全中文設置和分析數據軟件，操作一目了然。
硬件設計全部采用先進的CMOS低壓芯片(3.3VDC),確保整個系統極其穩定,可靠和采樣溫度的精準；
儀器功耗≤40mAh即使電壓低至 1.9VDC,仍然保證采樣溫度精準；
效率高，連續存儲溫度數據20組，同時下載至計算機分組分析處理；
分析系統可基于PC（Windows）及PDA（Pocket )進行數據分析；
電腦USB 接口進行通信/充電 ,無需充電器；
隔熱箱采用航天科技，運用多層復合隔熱材料，采用特制耐高溫不銹鋼精制而成，可應對最嚴酷的高溫爐氧化燒損和承受苛刻的工業環境；
儀器.內部最高工作溫度70℃.、體積小、存儲容量大（250,000 數據點），采用FLASH 存儲芯片，任何意外均不會丟失數據；
記錄儀一旦移出爐子,將自動終止采樣,不需人為干預；
存儲溫度數據20 組后,系統將按時間自動覆蓋最早的數據；
每組溫度數據均詳細記錄采樣的起始時間, 采樣頻率, 采樣總點數和熱電耦的位置；
開始采樣前,自動檢測各通道熱點耦的連接狀況；
精確計算由于熱點耦在測溫板位置的不同,而引起的進爐時間差,并自動進行補償；
檢測當前電池電量；
導出 Excel 數據，方便進行各類圖表分析；
本系統軟件適應Win2000, WinXP, Vista, Win7 等操作平臺.

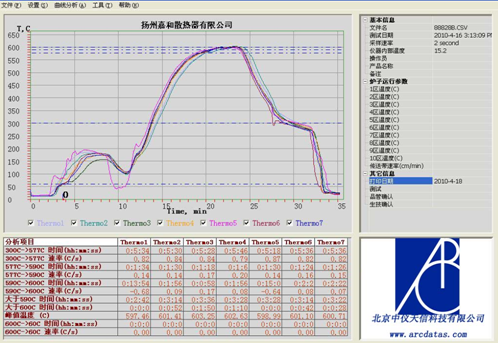

軟件優點/Software Advantage:
專業的圖表式曲線檢測系統能顯示已下載的曲線,并制度計算其相關的制程參數,
這些參數圖表集中放置在同一個制程窗口上,形象直觀,十分容易理解.
